Mesurer et tracer avant la découpe du métal

Outils essentiels pour mesurer et tracer le métal avec précision

Le choix et l’entretien des outils conditionnent directement la qualité de la découpe finale. Une sélection appropriée garantit des mesures fiables et un traçage durable, optimisant ainsi le processus de fabrication et réduisant le taux de rebut. Voici les outils indispensables à tout atelier de métallerie.

Les pieds à coulisse numériques offrent une précision de 0,01 mm et facilitent la lecture grâce à leur affichage digital. Contrairement aux modèles mécaniques, plus robustes mais nécessitant une lecture manuelle sur vernier, les versions électroniques limitent les erreurs d’interprétation. Pour les budgets serrés, les pieds à coulisse mécaniques restent une valeur sûre avec une précision de 0,05 mm, largement suffisante pour la majorité des applications en chaudronnerie.

Les micromètres permettent des mesures ultra-précises jusqu’à 0,001 mm (selon les fabricants de métrologie comme Mitutoyo ou Starrett), indispensables pour les pièces de petites dimensions ou les applications critiques en aéronautique et médical. Leur manipulation demande une certaine dextérité : la molette à friction doit être utilisée pour éviter toute déformation de la pièce mesurée.

Les règles graduées en acier inoxydable, avec une précision de 0,1 mm à 0,5 mm selon les modèles, constituent l’outil de base pour les mesures simples et le traçage général. Privilégiez des longueurs variées (30 cm, 50 cm, 1 m) pour vous adapter aux différentes tailles de pièces. Un nettoyage régulier avec un chiffon doux prévient la corrosion et maintient la lisibilité des graduations.

Les palpeurs numériques se révèlent particulièrement utiles pour mesurer dans des zones difficiles d’accès, comme l’intérieur de cavités ou de rainures profondes. Leur ergonomie améliore le confort de travail, mais leur coût d’acquisition reste élevé (compter entre 150 € et 600 € selon les modèles). Les jauges de profondeur complètent cet arsenal en permettant de contrôler avec précision la profondeur des cavités usinées.

Les crayons de traçage doivent être sélectionnés selon la dureté du métal : un crayon 2H convient pour l’acier, tandis qu’un crayon plus tendre (HB ou B) s’adapte mieux à l’aluminium. Les crayons à mine grasse assurent une meilleure visibilité sur les surfaces sombres ou oxydées.

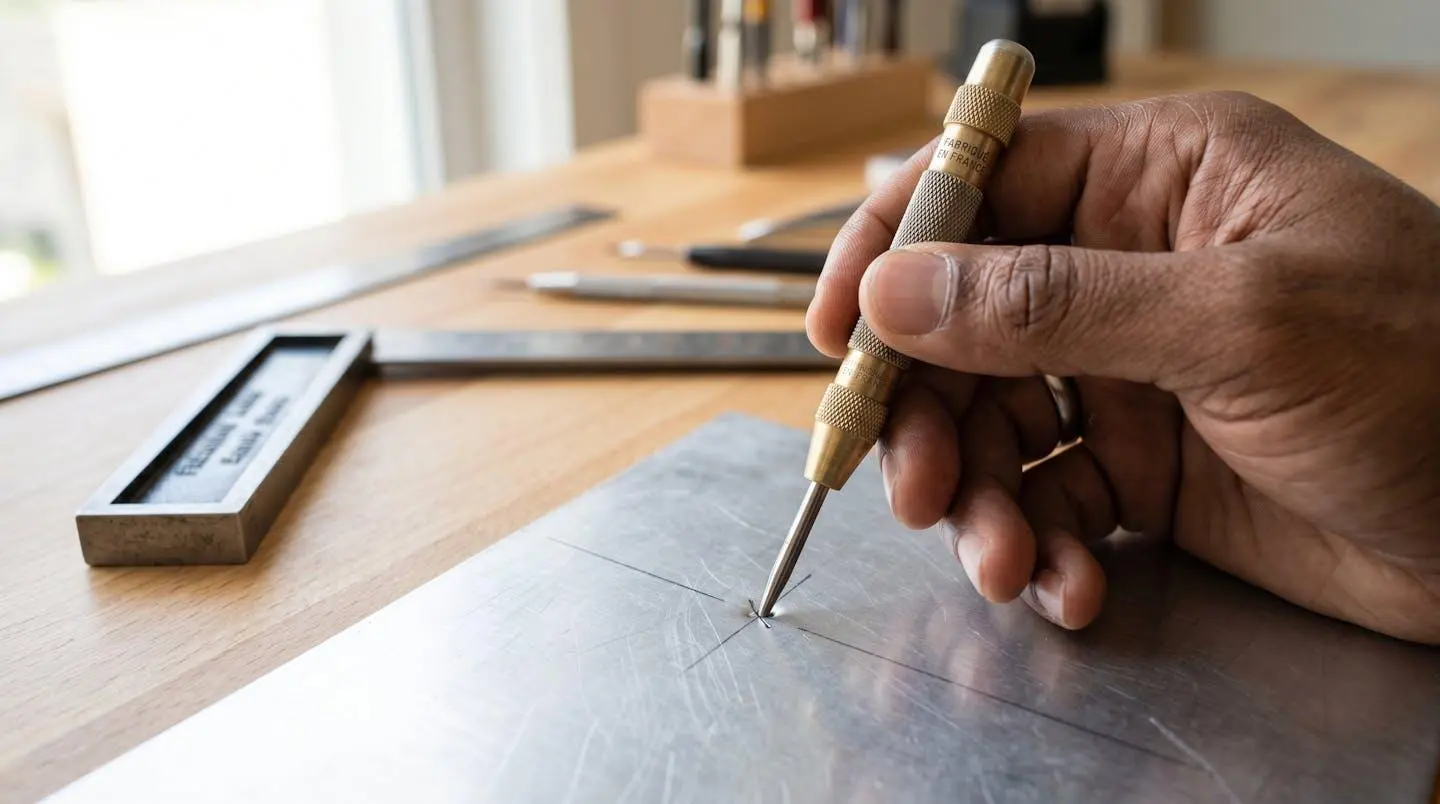

Les pointeaux à tracer permettent de marquer des points de référence durables et précis, essentiels avant le perçage ou la découpe. Choisissez des modèles à pointe fine et résistante, et manipulez-les avec précaution pour éviter les blessures. Le pointeau automatique, à ressort, facilite le marquage rapide et régulier.

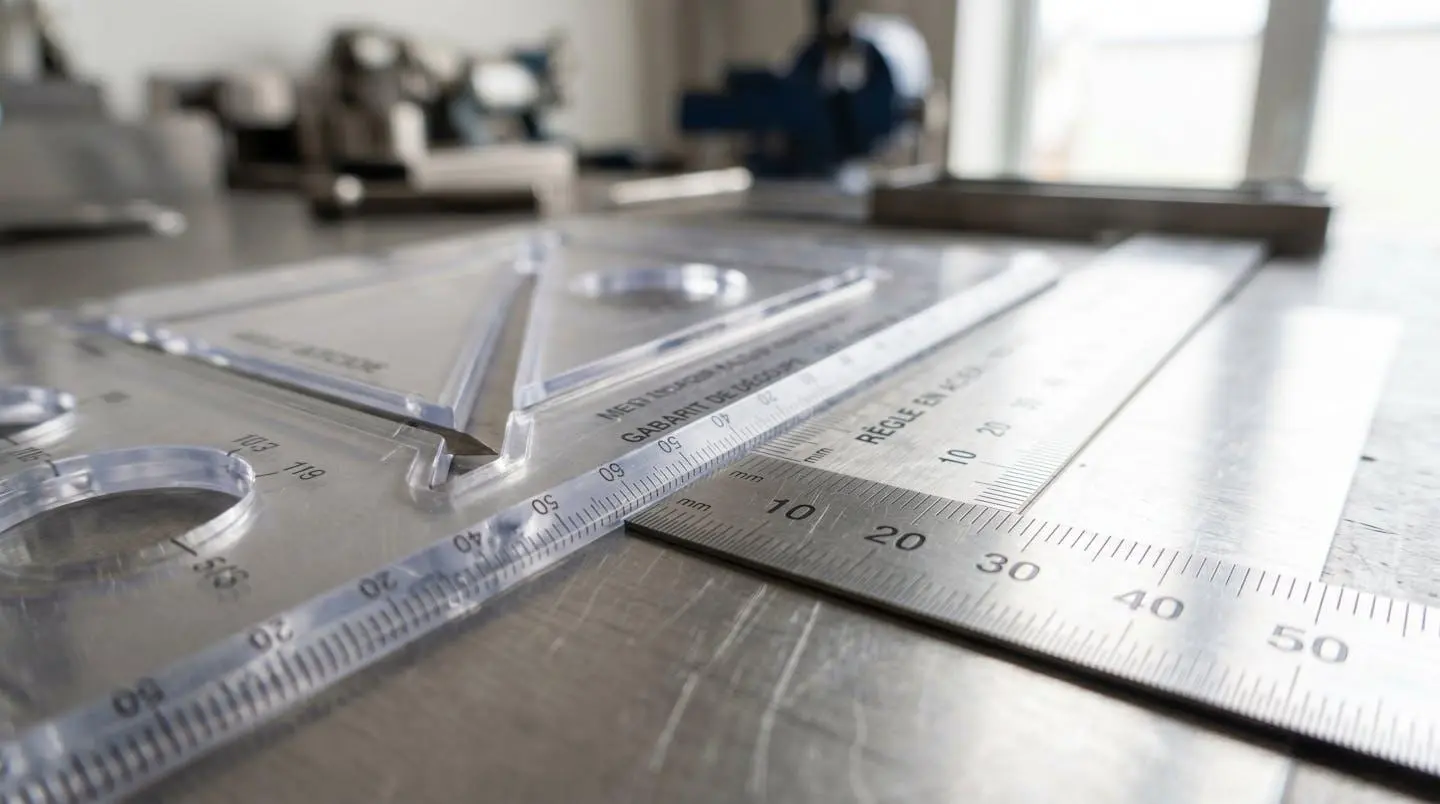

Les équerres, règles parallèles et gabarits de traçage sont essentiels pour tracer des lignes droites, des angles précis et reproduire rapidement des formes répétitives. Les gabarits personnalisés, créés à partir de fichiers CAO puis découpés dans du plastique ou de la tôle fine, garantissent la cohérence dimensionnelle sur des productions en série.

Les marqueurs permanents pour métaux offrent une grande visibilité et une meilleure résistance à l’effacement que les crayons traditionnels. Choisissez une couleur contrastante avec le métal (blanc sur acier brut, noir sur aluminium) pour optimiser la lisibilité. Les projecteurs laser, plus coûteux, permettent un traçage rapide et sans contact, particulièrement adapté aux géométries complexes ou aux grandes dimensions.

Le choix de l’outil dépend directement de la précision requise pour votre application. Le tableau ci-dessous compare les quatre familles d’outils de mesure les plus courantes selon leur précision et leur coût d’acquisition.

Techniques de mesure et de traçage pour une découpe sans erreur

La maîtrise des techniques de mesure et de traçage repose sur une préparation rigoureuse et le respect des normes en vigueur. Chaque étape conditionne la qualité de la pièce finale et la rentabilité de la production.

Avant toute opération, nettoyez soigneusement la surface du métal pour enlever toute trace de graisse, de poussière ou de corrosion. Un chiffon propre imbibé d’un solvant approprié (alcool isopropylique pour l’aluminium, dégraissant industriel pour l’acier) garantit une meilleure adhérence du traçage et une lecture précise des mesures. Les surfaces irrégulières ou oxydées faussent les mesures et compromettent la découpe.

Vérifiez systématiquement la planéité des tôles et plaques avant le traçage, surtout pour les grandes dimensions. Utilisez une règle de contrôle ou un niveau à bulle pour détecter les gondolements ou déformations. Une planéité insuffisante entraîne des écarts de mesure pouvant atteindre plusieurs millimètres sur une pièce de 1 mètre.

Les méthodes de mesure directes (lecture immédiate sur l’outil) et indirectes (calcul à partir de mesures intermédiaires) doivent être maîtrisées selon les besoins. Pour mesurer un diamètre inaccessible, vous pouvez mesurer le rayon et multiplier par deux, ou utiliser la formule du périmètre pour déduire le diamètre à partir d’une mesure de circonférence.

Les tolérances dimensionnelles définissent la marge d’erreur acceptable pour garantir la conformité de la pièce. D’après la norme ISO 2768-1 sur les tolérances générales, quatre classes de tolérance s’appliquent aux pièces exécutées par enlèvement de métal ou formées en tôle : fine (f), moyenne (m), grossière (c) et très grossière (v). Pour les pièces courantes en métallerie, la classe m constitue le compromis standard, avec une tolérance de ±0,1 mm pour les dimensions de 30 à 120 mm. La classe f (fine) s’impose pour les applications de haute précision nécessitant des tolérances de ±0,05 mm ou moins.

Cette norme, publiée en 1989, reste en vigueur en 2026 pour sa partie 1. La partie 2 a été remplacée par ISO 22081 depuis 2021, et une révision complète (ISO/FDIS 2768) est actuellement en phase d’approbation finale. La référence à faire figurer au cartouche des plans reste du type « ISO 2768-m » pour indiquer la classe de tolérance retenue.

Le traçage manuel précis exige de la pratique et une attention soutenue. Utilisez des équerres et des gabarits pour garantir la précision et la reproductibilité des formes. Les gabarits, qu’ils soient simples (forme découpée dans un matériau rigide) ou complexes (multi-références avec repères de positionnement), permettent de tracer rapidement des pièces identiques tout en limitant les erreurs humaines.

Pour les géométries complexes ou les productions en série, le traçage assisté par ordinateur (CAO/FAO) permet de générer des fichiers numériques exploitables directement par les machines de découpe automatisée. La maîtrise des éléments du plan d’usinage devient essentielle pour créer des fichiers précis et complets : cotes fonctionnelles, tolérances géométriques, états de surface, références de positionnement.

Prenons un exemple pratique concret : une plaque d’acier de 200 mm × 150 mm nécessitant 4 trous de 8 mm de diamètre, positionnés à 25 mm des bords et espacés de 50 mm. Un gabarit personnalisé, créé à partir d’un dessin CAO puis découpé dans du PVC rigide de 3 mm, facilite le traçage précis des centres de perçage. Vous utilisez un crayon 2H pour tracer les repères visuels et un pointeau automatique pour marquer durablement les centres avant le forage. Le respect des dimensions garantit l’assemblage parfait de la plaque dans un système plus vaste, qu’il soit nécessaire de visser, utiliser un rivet, souder ou coller les métaux pour fixer un panneau de contrôle ou une structure de bâti.

Sous-traiter à un professionnel : quand et pourquoi ?

Face à des pièces complexes ou à des exigences de précision extrêmes, la question de la sous-traitance se pose légitimement. L’investissement dans des outils de mesure haut de gamme et le temps nécessaire au traçage manuel doivent être mis en balance avec le coût et la fiabilité d’une découpe professionnelle.

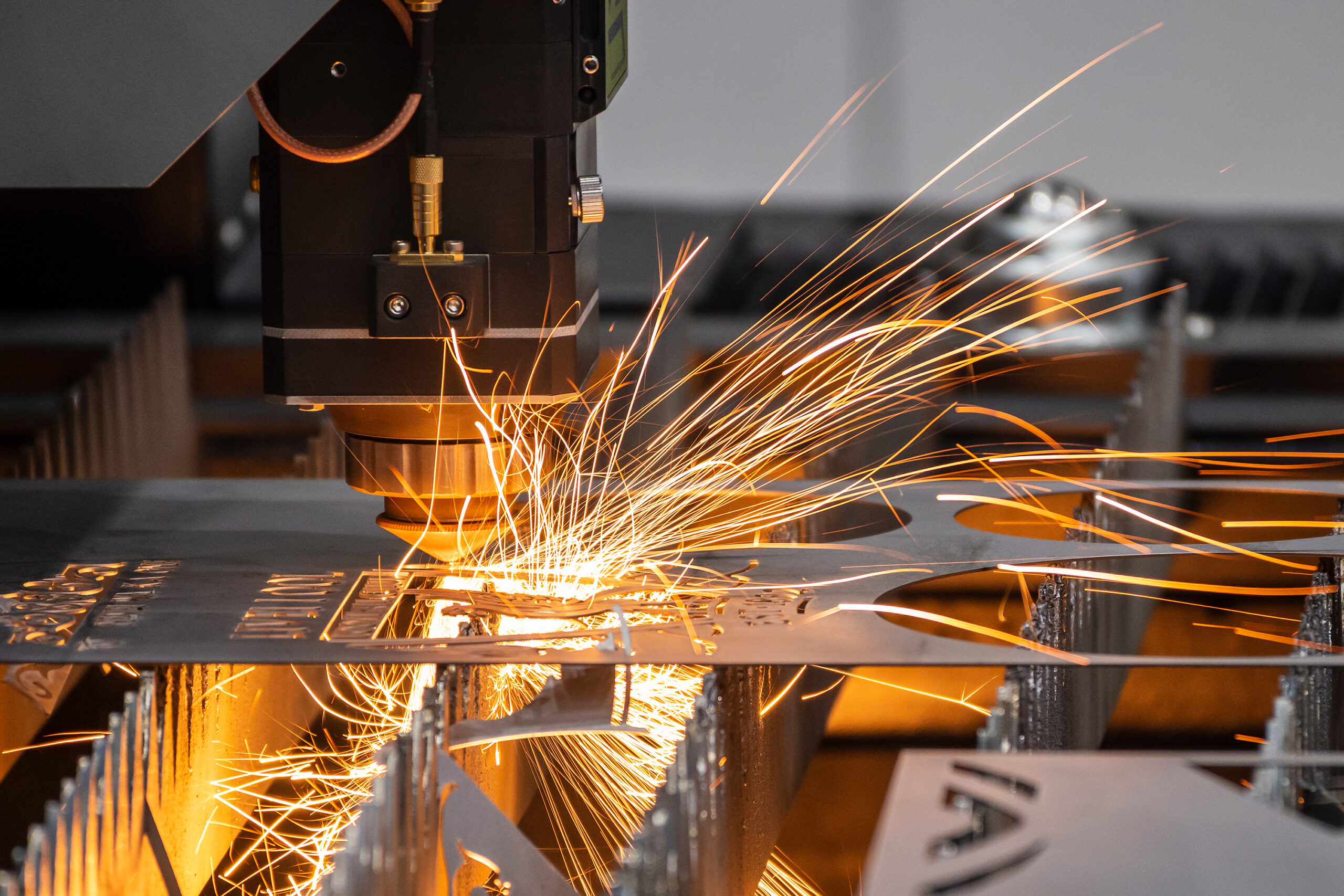

Les spécialistes de la découpe laser et plasma disposent de parcs machines à commande numérique permettant d’atteindre des précisions de ±0,01 mm de manière répétable sur des centaines de pièces. Cette fiabilité élimine le risque de rebut lié aux erreurs de traçage manuel et optimise la consommation de matière première grâce à des logiciels d’imbrication automatique.

Pour les pièces de grandes dimensions ou de forte épaisseur, les contraintes techniques deviennent rapidement bloquantes pour un atelier non spécialisé. Un professionnel comme oxymax.fr, spécialiste breton de la découpe laser et plasma doté d’un parc machines à commande numérique et d’une expertise en découpe de grande longueur et forte épaisseur, peut traiter des tôles jusqu’à 12 mètres et des épaisseurs dépassant 200 mm en oxycoupage. Cette capacité industrielle, combinée à un bureau d’études intégré, permet de valider les fichiers de traçage CAO et d’optimiser les process de découpe pour réduire les coûts et les délais.

La décision de sous-traiter repose finalement sur un calcul économique : le coût horaire de votre atelier (incluant main-d’œuvre, amortissement des équipements, consommables) doit être comparé au tarif de la prestation externe, en intégrant le taux de rebut prévisible et la valeur du temps libéré pour d’autres tâches à plus forte valeur ajoutée. Pour une série de 100 pièces complexes en acier inoxydable, le gain de temps et la réduction du gaspillage justifient souvent le recours à un sous-traitant spécialisé.

Conseils d’expert pour optimiser votre processus de traçage

L’efficacité et la qualité de la découpe reposent sur une gestion rigoureuse du processus, de l’entretien des outils à l’organisation de l’espace de travail. Voici les bonnes pratiques à appliquer systématiquement.

L’entretien des outils de mesure conditionne leur durée de vie et leur précision. Nettoyez et protégez vos instruments après chaque utilisation avec un chiffon doux non pelucheux. Lubrifiez les pieds à coulisse et les micromètres selon les instructions du fabricant (généralement une goutte d’huile fine tous les 3 mois pour un usage régulier). Rangez-les dans leurs étuis de protection pour éviter les chocs et les rayures. Un étalonnage annuel par un laboratoire certifié garantit la fiabilité des mesures sur le long terme.

La double vérification des mesures et du traçage doit devenir un réflexe, particulièrement sur les dimensions critiques et les séries de production. Mesurez deux fois, découpez une fois : cette règle d’or limite drastiquement le taux de rebut. Sur les pièces coûteuses ou complexes, faites valider vos mesures par un collègue avant de lancer la découpe.

La sécurité au travail ne doit jamais être négligée. Comme le rappelle la fiche INRS sur l’usinage des métaux (référence FAR 1, septembre 2023), le port systématique d’équipements de protection individuelle s’impose lors de toutes les opérations : lunettes de sécurité contre les projections de particules métalliques, gants adaptés pour la manipulation des tôles et profilés à bords tranchants, chaussures de sécurité en cas de chute de pièces lourdes. Travaillez dans un environnement bien éclairé pour éviter les erreurs de lecture et la fatigue visuelle.

Ces précautions prennent tout leur sens au regard des chiffres de sinistralité du secteur. D’après les statistiques 2023 de la CARSAT Rhône-Alpes, la fréquence des accidents du travail en métallerie et travail des métaux reste supérieure à la moyenne régionale tous secteurs confondus (indice 34,7 contre 28,8). Les machines de découpe, pliage et usinage sont à l’origine de 12 % des accidents dans ce secteur. La manutention manuelle de tôles et profilés provoque plus de la moitié des accidents, souvent aggravés par des sols encombrés ou souillés. Le programme régional 2024-2028 de la CARSAT vise justement à réduire cette sinistralité par des actions de prévention ciblées.

L’organisation de l’espace de travail influence directement la productivité et la précision. Un établi dégagé, un éclairage orientable de type lampe d’atelier LED, et un rangement optimal des outils réduisent le temps de recherche et minimisent les erreurs. Délimitez une zone propre dédiée aux opérations de mesure et traçage, à distance des sources de vibrations (machines en fonctionnement) et des projections (meuleuses, postes de soudure).

L’évolution des technologies ouvre de nouvelles perspectives. Les projecteurs laser de traçage, déjà utilisés dans l’industrie navale et aéronautique, se démocratisent progressivement. La réalité augmentée, permettant la superposition de plans 3D sur la pièce physique via des lunettes connectées, améliore la précision et l’efficacité des processus de mesure et de traçage. Ces innovations restent encore coûteuses pour les petits ateliers, mais elles préfigurent l’avenir de la métallerie de précision. Néanmoins, la maîtrise des techniques traditionnelles demeure essentielle pour garantir la fiabilité et la qualité, quelle que soit la technologie utilisée.

La précision de la mesure et du traçage conditionne directement la rentabilité de votre atelier. Chaque erreur évitée, c’est un matériau coûteux préservé et un client satisfait. Pour les projets complexes ou les séries importantes, n’hésitez pas à solliciter l’expertise d’un professionnel équipé : le temps et l’argent économisés justifient largement l’investissement.
